一、系统概述
空气质量监控系统主要对室内一氧化碳、二氧化碳、温湿度、PM2.5、 PM10、甲醛、臭氧等浓度监测，实时逻辑运算与反馈并控制风机、空调设备，以实现改善空气质量。广泛应用于地下车库，人员密集的公共场所，如:商场、医院、影院、酒店、教室等。
二、技术参数
◆工作电压: AC220V土15%/50Hz
◆负载:壁挂式监控器≤60
◆配接控制器:一氧化碳、二氧化碳、甲醛、PM2.5等
◆配接探测器: -氧化碳、二氧化碳、甲醛、PM2.5等
◆功耗:≤120W (不含控制器)
◆备用电源: 12V14.5Ah (2只)
◆通讯方式: CAN二总线
◆传输距离:≤1000m (2x 1.5mm)
◆显示方式: 7寸彩屏显示
◆报警方式:声光报警
◆故障输出: 一组开关量输出
◆外形尺寸: 400 x 500 x 140mm
◆安装方式:壁挂式

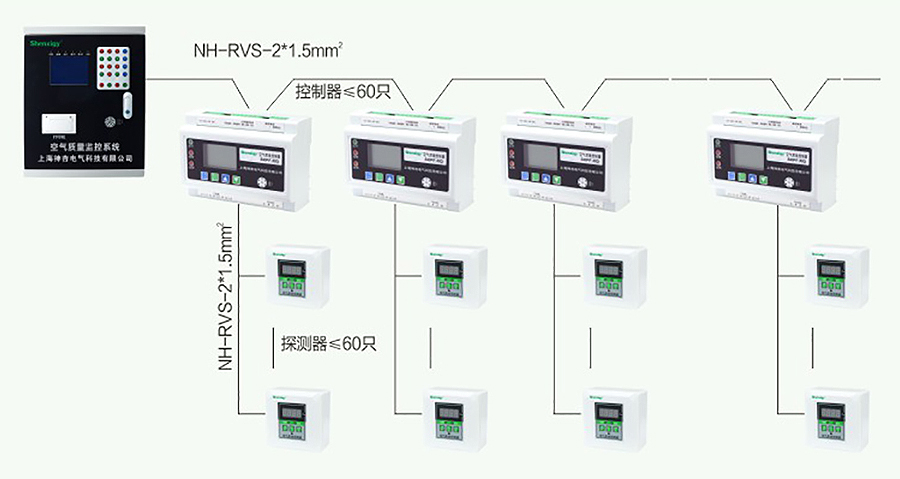

三、接线原理图

1、地下室一-氧化碳监控器最多可带60个一氧化碳控制器(可扩展) ;
2、CO浓度控制器可带60个CO浓度探测器。
