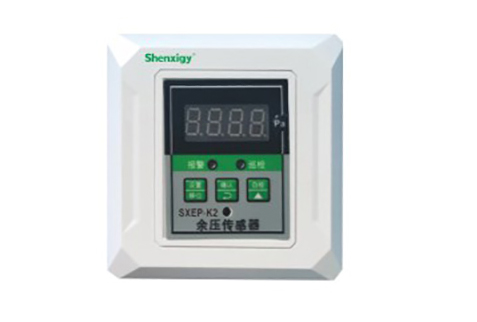

一、产品概述
余压监控系统由余压监控器(主机)、余压控制器、余压探测器、风阀执行器、系统监控专用软件等部分或全部设备组成满足并高于GB51251《建筑防烟排烟系统技术标准》、GB50016《建筑设计防火规范》和GB50098《人民防空工程设计防火规范》等相关国家标准中的功能需求。适用于建筑高度大于50m的公共建筑、工业建筑和建筑高度大于100m的住宅建筑。
二、功能特点
余压探测器采用采集机械加压送风区域(防烟楼梯间、独立前室、合用前室、共用前室及消防电梯前室)的压力差值，将该压力差值与传感器内部设定超压值进行比对，判断是否超压，并发出相应超压/加压指令，通过通讯总线传送给余压控制器。
三、技术参数
◆电源: 15-28VDC (二总线)
◆安装孔距: 60mm
◆工作功率: < 3W
◆安装方式:明装、暗装
◆测量范围: -500Pa~500Pa
◆工作温度: -20C-70C
◆通讯方式:二总线
◆储存温度: -40C-85C
◆尺寸: 86 x 86mm
四、操作说明
1、参数设置
长按“设置”键，直至显示“F-00”时释放，按“确认"键显示“0000”，按“上”键，调节闪烁位数字，每按一次，增加1;按“设置”键移位;默认输入“0001”;输入完毕按“确认”键,显示“F-01”，此时按“设置”键可切换设置选项;相应的功能选项，按“确认”键进入，按“上”调节参数值，设置完毕，长按“确认”键退出设置。

2、自检
按“上”键，随之释放，自检。
设置选项: ◆F-01:清0，
按确认键设置，输入“0001”，再按确认清0,退出
◆F-02:传感器地址，按确认键设置，范围1~64，按确认保存退出
◆F-03:余压报警值，按确认键设置，默认30Pa，按确认保存退出

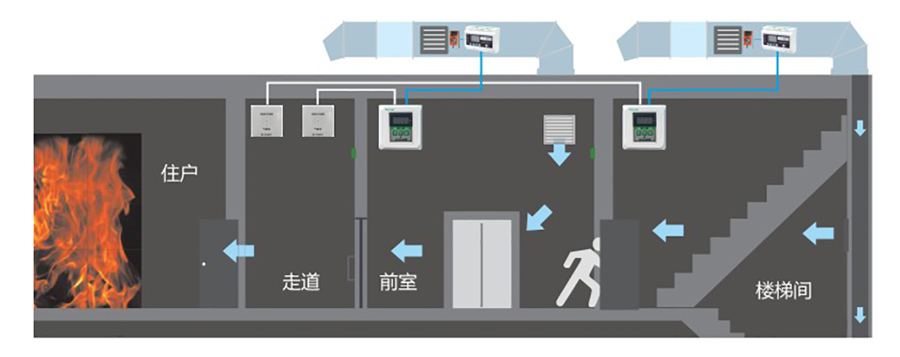

五、工作原理图
通过控制旁通泄压阀的开与关，来控制进入前室和楼梯间的风量大小，从而使走道与楼梯间的压差值保持在40-50Pa之间。走道与前室的压差值保持在25-30Pa之间，风的流向依次从楼梯间到前室再到走道有效防止烟雾倒灌，而消防门前后最高50Pa的压差，即便是小孩与老人都能轻松推开,从而保障人员顺利逃生，这也是国家强制执行《建筑防烟排烟系统技术标准》的重要依据，同时也是公司开发余压监控系列产品的使命所在。

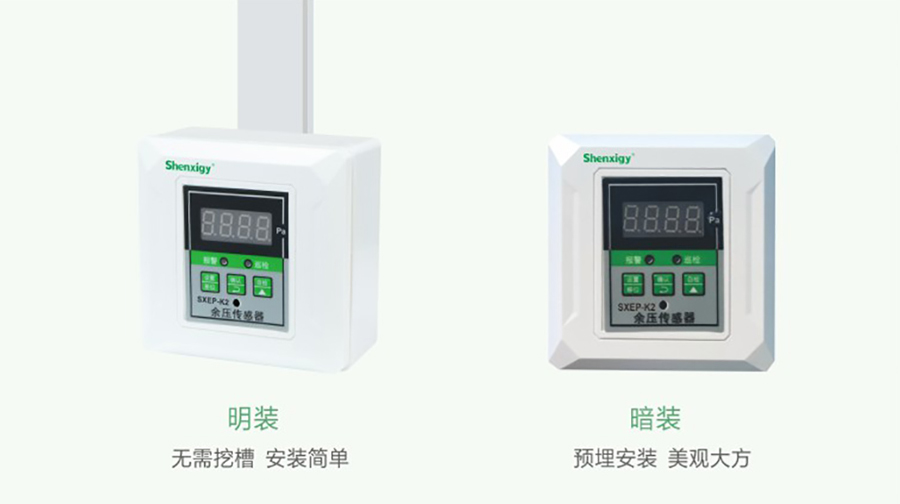

六、安装方式

七、注意事项
◆余压传感器为精密产品，安装过程中请勿用嘴吹加压测试产品;
◆请勿带电接线，请严格按照接线图接线;
◆安装时请确认产品为顶出气还是背出气;
◆客户不得善自拆开部件，出现故障请与我公司联系。
